Descripción

En general, los componentes de forma irregular se insertan manualmente porque existen obstáculos en términos de tamaño y forma de sus cuerpos en los equipos SMD convencionales. Los problemas de calidad suelen surgir en procesos con una intervención humana predominante, y también son más lentos. Por estas razones, la demanda de soluciones automatizadas está creciendo.

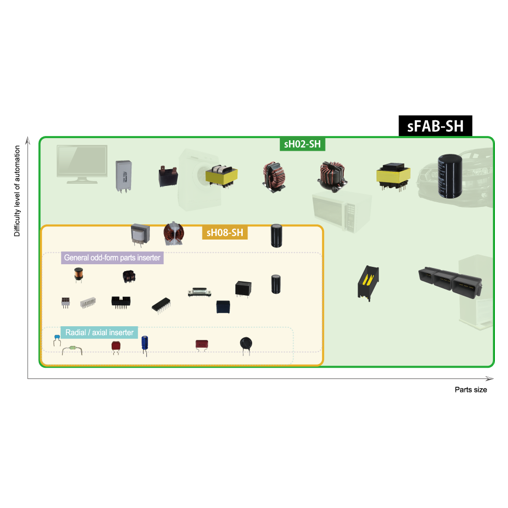

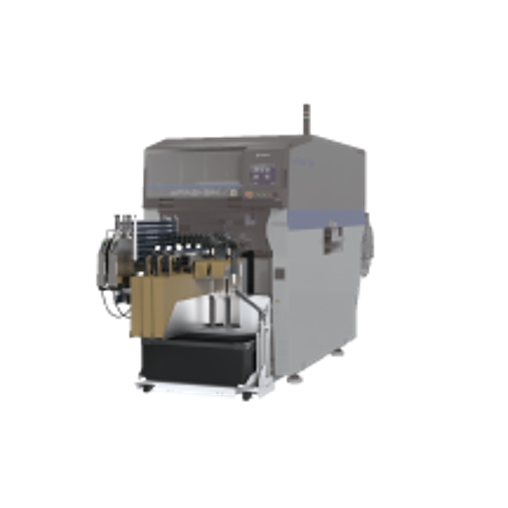

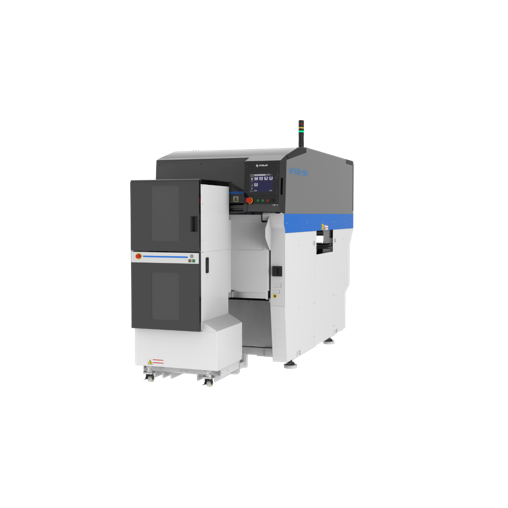

La plataforma sFAB-D, es una máquina multifuncional automática, soporta componentes de las más variadas dimensiones, formas y paquetes, desde componentes con pasadores hasta componentes grandes con forma variable, y automatiza los procesos de inserción de componentes que tradicionalmente se realizan de forma manual, proporcionando una estabilidad calidad y producción.

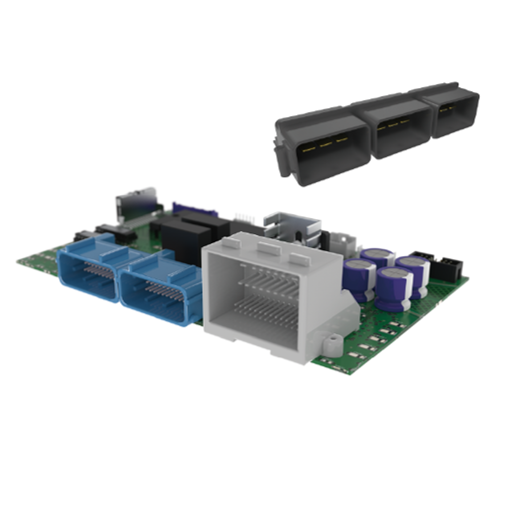

Equipado con varios tipos de herramientas de inserción, cabezales y unidades de alimentación de componentes, los componentes sFAB-D de grandes dimensiones y pesos que no pueden ser colocados por otras máquinas de inserción. Por tanto, es posible automatizar una amplia gama de procesos de montaje que se basan en la inserción manual de componentes para aumentar la estabilidad y la calidad del proceso.

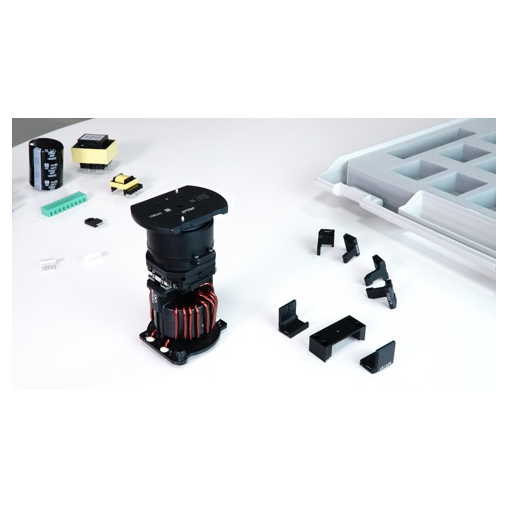

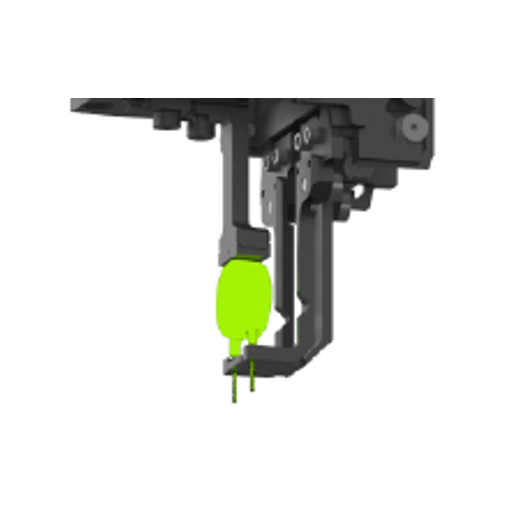

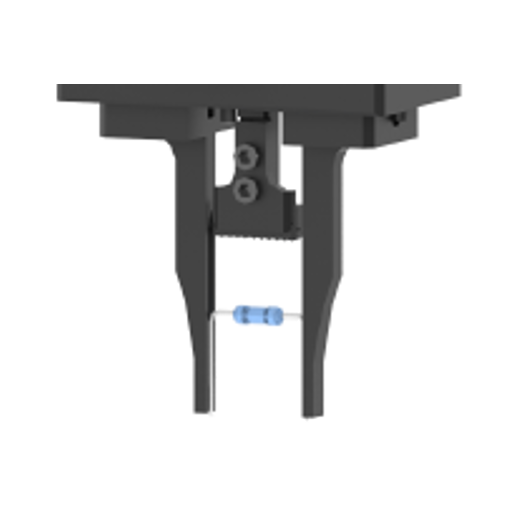

Usando boquillas y pinzas, el sFAB-D puede manejar las más variadas formas y dimensiones de componentes, desde los más complejos hasta los más simples.

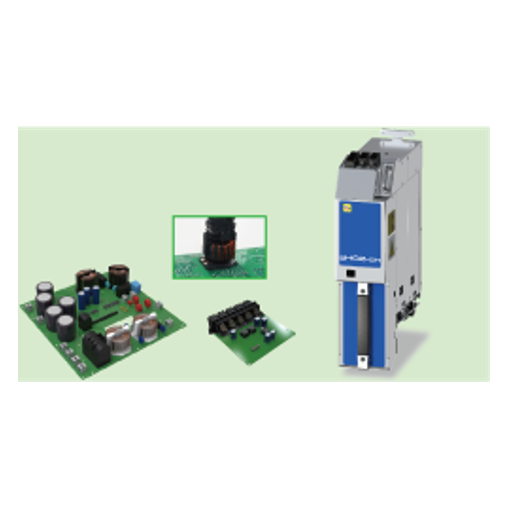

Los cabezales son livianos y compactos y se pueden reemplazar fácilmente. Estos cubren todo el espectro de componentes disponibles.

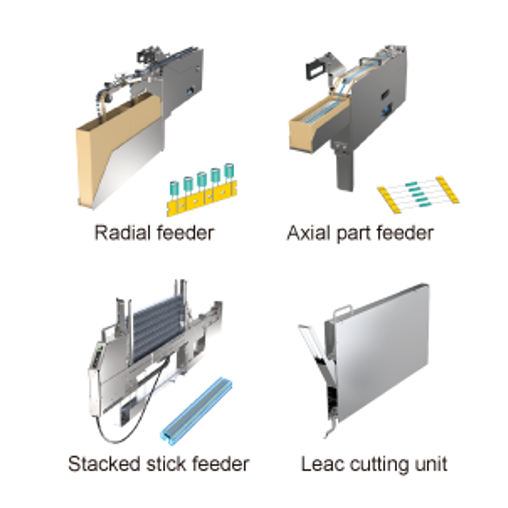

También cuenta con unidades de alimentación que automatizan el trabajo manual, como el procesamiento de enderezamiento de patas de CI, doblado de pasadores a 90 grados, corte de pasadores a varias alturas, etc.

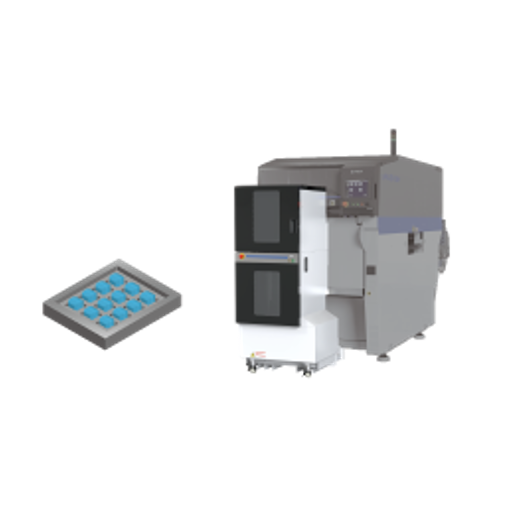

Tiene la capacidad de colocar componentes en una bandeja sin paradas debido a la reposición de componentes. También puede utilizar componentes suministrados a granel.

Inserto de alta calidad:

  • Siempre que sea posible (dependiendo de los componentes), puede comprobar la orientación de los componentes para evitar la colocación con polaridad invertida.

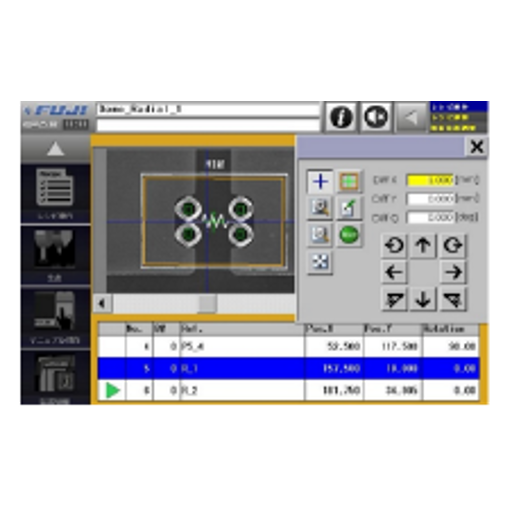

  • El reconocimiento óptico de alta precisión garantiza la colocación precisa o el rechazo de componentes cuyos pines no cumplen con las tolerancias programadas.
  • Verificación de inserción completa y correcta.

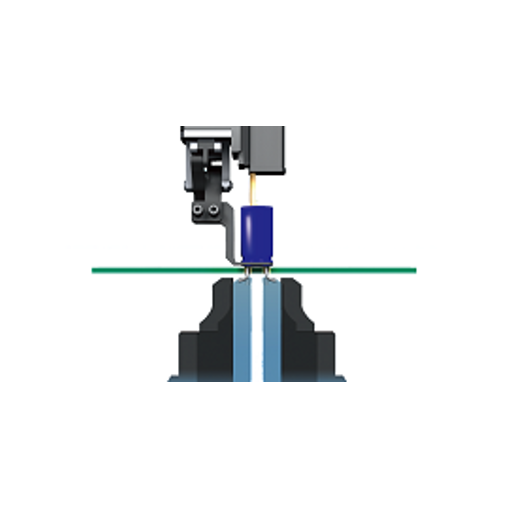

  • Dobla los pasadores después de la inserción en las direcciones que se usan normalmente para que los componentes estén seguros en las placas.

Escalable, se puede combinar con otras máquinas del mismo tipo para crear líneas de inserción de componentes, reduciendo la presencia física y la intervención humana, aumentando la calidad y estabilidad del proceso de producción.
